Інструкція зі збирання та монтажу продукції MID Group
Монтаж поручнів не складний. Зварювання не застосовується. За наявності мінімальних будівельних навичок Ви зможете самі встановити поручні в будинку.
При промислових обсягах краще довірити роботу спеціалістам, якщо Ви самі не будівельник.
1. Попередньо на підлозі робимо розмітку, де будуть встановлені стійки.
2. Буримо шурфи діаметром 16 – 18 мм, завглибшки 100 мм. Якщо підлога накрита плиткою або природним каменем, перед бурінням вирізаємо отвори в плитці або природному
камені алмазною коронкою і тільки після цього буримо шурф перфоратором.

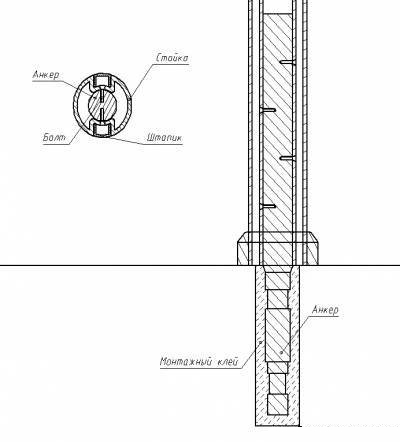

3. В отвори вклеюємо анкера на спеціальний двокомпонентний клей. Клей замішуємо з розрахунку 1:10 (10 частин клею та 1 частина затверджувача). За допомогою шпателя
заповнюємо отвір клеєм, вставляємо анкер і провертаємо його кілька разів навколо своєї осі (це необхідно зробити для того, щоб клей змішався з пилом, що залишився
в шурфі після буріння). Після цього анкер виймаємо і знову наповнюємо отвір клеєм, вставляємо анкер і провертаємо. Анкер виставляємо вертикально за рівнем.
Шурф має бути повністю заповнений клеєм, щоб анкер не хитався. Вклеювання потрібно проводити інтенсивно, тому що клей швидко застигає.
4. Далі нарізаємо за розміром балясини.

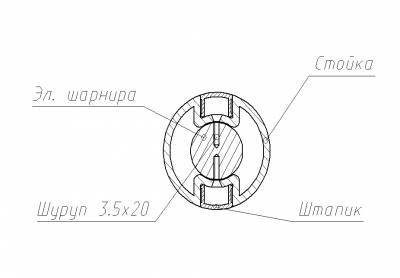

5. На верхній торець балясини, за допомогою шурупів, кріпимо шарнір, а на нижній торець одягаємо фланець. Попередньо необхідно просвердлити як стійку, так і шарнір
свердлом діаметр якого трохи менше, ніж діаметр саморіза (звичайно під саморіз діаметр 3,9 мм і довжиною 16 мм використовується свердло діаметром 3,5 мм).
Кріплення виробляємо у тих місцях, де встановлюється штапик, з одного та іншого боку стійки.

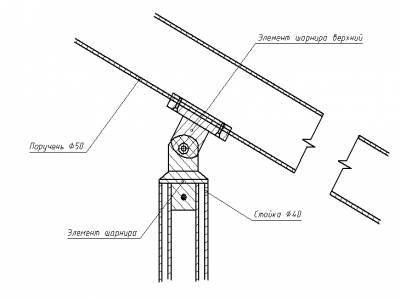

6. Балясину з шарніром і фланцем одягаємо на анкер, але поки що не кріпимо (у разі неточного розміру балясини її можна буде зняти та підрізати).7. Після цього ми кріпимо поручень до шарніра. Кріплення виробляємо такими ж саморізами (1 = 16 мм, діаметр - 3,9 мм) попередньо просвердливши отвори в поручні. Поручень необхідно попередньо нарізати за розміром і, якщо потрібно за проектом, вигнути. Торці нарізаного поручня з внутрішньої сторони необхідно обробити напівкруглим напилком, щоб ми могли
вставити в торець з'єднувач або заглушку.

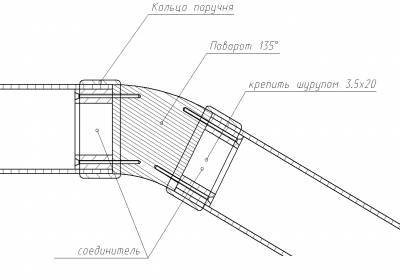

8. Для зв'язування поручнів різних маршів використовуємо поворотні елементи 90 і 135 градусів, які необхідно приготувати заздалегідь: На кожен торець повороту ми
кріпимо з'єднувачі. Стикуємо пов.елемент і кінці поручнів, попередньо одягнувши на них кільця. Поручень прикручуємо до з'єднувача на 4 саморізи

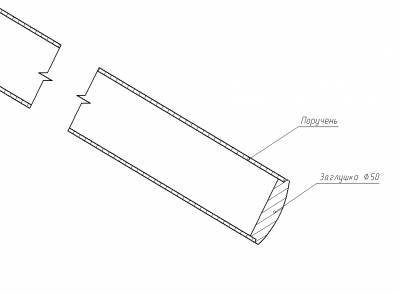

(зазвичай діаметр 3-3,5 мм довжина 16 мм). Після цього з'єднання поручня та пов.елемента закриваємо кільцем. Де є потреба, закриваємо торці поручня заглушками.
Заглушки заздалегідь змащуємо силіконом.
9. Після того як поручень закріплений на стійках, ми кріпимо стійки до анкерів, а фланець силіконім до підлоги.

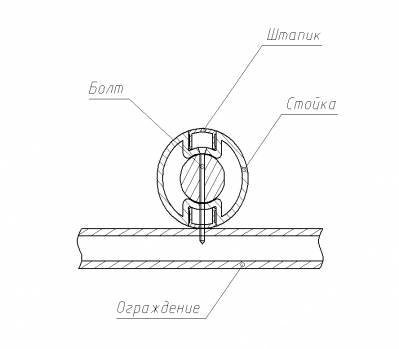

10. Якщо є необхідність встановити огорожу, то з того боку, де буде огорожу, ми вставляємо штапик. З протилежного боку ми свердлимо отвір через стійку та штапик. Зазначаємо на огорожі місце кріплення до стійки і також свердлимо. Але не наскрізь, а тільки той бік, до якого трубка (огорожу) кріпиться до стійки.
Приєднуємо огорожу до стійки шурупом (зазвичай довжина шурупа 40 мм). Там, де є потреба, закриваємо торці огорожі заглушками. Заглушки заздалегідь змащуємо силіконом.
11. Якщо на перилах ми використовуємо огорожу зі скла або іншого наповнення, то кріплення відбувається таким чином: розмічаємо на стійках місця встановлення тримачів скла;
у стійках і тримачах скла свердлимо отвори і закручуємо саморізи (у тримачі скла повинен бути зроблений таємно, щоб капелюшок саморіза не стирчав, а був урівень);
у нижньому тримачі скла ми ставимо стопор, щоб скло не випадало; скло вирізаємо і встановлюємо лише після того, як були встановлені склотримачі.
При установці скла в склотримачі використовуємо гуму ущільнювача. 12. Після того, як все встановлено і стійки закріплені шурупами на анкерах, ми вставляємо останній штапик.
Більш детальну інструкцію зі складання ви можете завантажити у форматі PDF:
